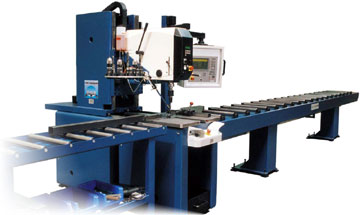

Koordinaten-Zentrier-Bohr-und Gewinde-Schneidmaschine Typ: KB50-XX (mit automatischer Entgrateinreichtung von unten)

Technische Daten

Arbeitsbereich [mm]

X: 3.000 bis 12.000 Y: 500 Z: 500

Bohrleistung

bis 40 mm

Gewindeschneiden

bis M 30

Maschinenbeschreibung:

Durch das Verfahren des Werkstückanschlages in der X- Achse und der Bohreinheit in der Y- Achse wird das Werkstück, über Eingabe eines Programmschrittes in der Steuerung, im Einzelschritt oder auch im Automatikbetrieb, auf Bohrposition gebracht. Nun kann die Bohrbearbeitung über manuelle oder automatische Zustellung, je nach Ausführung, erfolgen. Eine zusätzliche Bohreinheit von unten (optional - siehe Detail) kann die Bohrung, programmierbar über die Steuerung, entgraten oder senken. X- Achse: Verfahren des Werkstückanschlages Y- Achse: Verfahren der Bohreinheit Z- Achse: elektrische Verstellung des Bohrkopfes Automatisches Entgraten der Bohrung von unten Zweihand-Sicherheitsbetätigung Werkzeugmagazin für 12 Werkzeuge (drehbar)

Programmspeicher für 20 NC-Programme mit ca. 2.000 Programmsätzen Bearbeitungszyklen mit grafischer Unterstützung: Lochkreis und Lochreihen, sowie Tiefbohren Datenschnittstelle V.24 / RS-232-C

Rollenbahn für die linke Maschinenseite Einhausung (bei Automatikbetrieb erforderlich) Lichtvorgang im Gefahrenbereich (bei Automatikbetrieb erforderlich) Teile-Spannvorrichtung (bei Automatikbetrieb und Senken erforderlich) Automatisches Entgraten und Senken der Werkstücke von unten Minimalmengenschmierung
