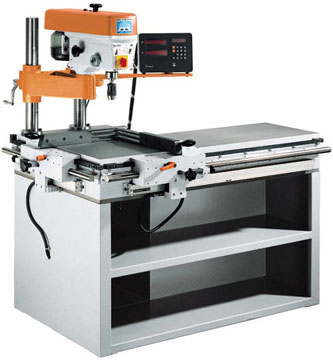

Koordinaten-Zentrier-Bohrmaschine Typ: S 35 -100 /-200 /-300

Technische Daten:

Arbeitsbereich [mm]

X: 1.000 / 2.000 / 3.000 Y: 350 Z: 400

Einstellen der Anschlagbacken über 2-Achsen- Digitalanzeige mit Feineinstellung

Weg-Messsystem

2-Achsen-Digitalanzeige

Drehzahl [1/min.]

stufenlos: 200 bis 1.800 bzw. 400 bis 3.600

Bohrleistung

bis 15 mm in Stahl bis 20 mm in Aluminium bis 30 mm in Kunststoff

Pinolenaufnahme

MK 2

Pinolenhub

bis 100 mm

Maschinenbeschreibung:

Aufbau auf kompaktem Gusstisch Höhenverstellung: 2 Säulenführung Verstellung über Schnecke und Schneckenrad Verstellbare Anschläge auf Kugelrollenführung (Linear-Set) geführt Anlagebacken einsatzgehärtet Kompletter Führungswagen mit Feineinstellung Heidenhain-Digitalanzeige ND 710 direktes Messsystem für X- und Y- Achse, Auflösung: 0,01mm
