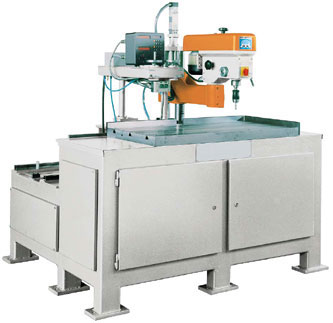

| Koordinaten-Zentrier-Bohrmaschine Typ: SK50 -100/-200/-300 |
|
 |
Technische Daten: |
|
|
|
|
| Arbeitsbereich [mm] |
|
- X: 1.000 / 2.000 / 3.000
- Y: 500
- Z: 500
|
|
| Verfahrweg der Z-Achse auf Wunsch höher |
|
|
| Freier Durchgang zwischen Tisch und Spindelnase |
|
|
|
| 650 mm |
|
| Drehzahl [1/min.] |
|
|
- 480 / 850 / 1.400 / 2.300 / 4.000
|
|
 |
|
| Bohrleistung |
|
- 13 mm in Stahl
- 16 mm in Aluminium
- 25 mm in Kunststoff
|
|
|
 |
|
 |
|
|
| Pinolenaufnahme |
MK 2 |
|
|
 |
|
| Pinolenhub |
|
75 mm |
|
 |
|
|
Maschinenbeschreibung: |
|
|
|
|
 |
|
- Die Koordinaten-Bohrmaschine besteht aus einem Unterbau (stabile Schweißkonstruktion), auf dem gehärtete Linear-Führungsleisten mit je 4 Führungswagen (NSK-Rollenführungen) montiert sind.
- Das Verfahren der Bohrmaschine in X- und Y- Achse erfolgt über Zahnstangen und Handräder.
- Positionierung über Heidenhain-Digitalanzeige ND 710, direktes Messsystem für X- und Y- Achse, Auflösung: 0,01mm
- Das Klemmen der X- und Y- Achse erfolgt pneumatisch.
- Die Z- Achse wird über 2 Rundführungen motorisch (Getriebemotor mit Entschaltern) verstellt.
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
